三翼旋轉門配置清單.pdf

功能介紹

1. 西安天卓三/四翼旋轉門具備完善的安全保護，出入口、門翼安裝有多套安全感應器；
2. 人機對話觸摸屏，可設置運轉模式，運行參數，故障查看排除；
3. 防碰功能：出入口立柱裝有擠壓式防碰傳感器；
4. 防撞功能：門翼底部安裝有擠壓式防碰傳感器；
5. 門扇頂部選裝紅外防撞安全光幕；
6. 出入口可選裝區間主動式式紅外防夾傳感器；
7. 緊急剎車功能：立柱安裝有緊急停止按鈕，門扇可停止轉動；
8. 殘障使用功能：立柱安裝殘疾人按鈕，門扇可慢速運行，方便殘疾人或老弱人群使用；
9. 門扇倒轉功能：門翼防碰傳感器啟動后，門扇會反向倒轉；
10. 手推動門扇：遇有消防斷電情況下，可手推動門翼可轉動，方便人員的快速疏散。

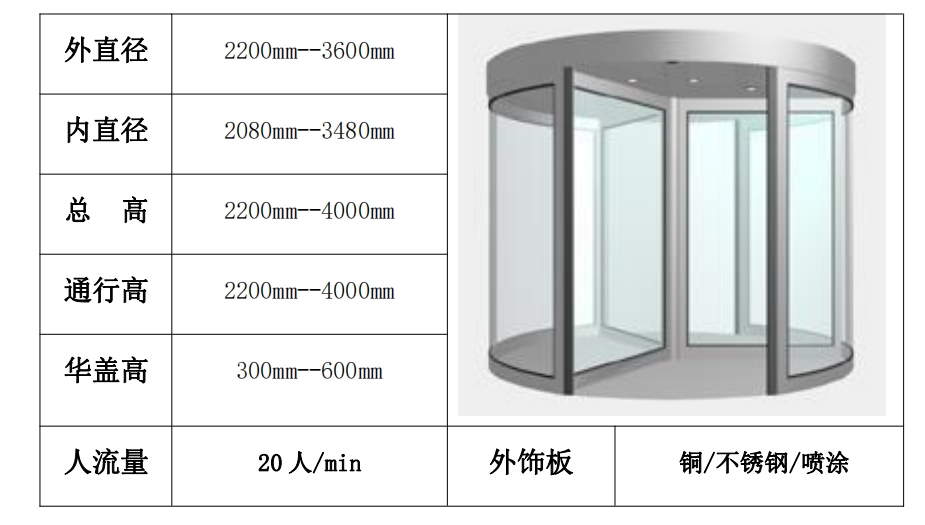

技術參數

1. 電源：220 VAC，16A，50HZ
2. 功率：180W
3. 電機數量：1個
4. 調速方式：無極變頻調速控制
5. 調速范圍：0-8轉/分
6. 環境溫度：-30度至50度
7. 門體重量：800KG-1800KG（根據轉直徑大小而定）
8. 通行量：8/16人/分鐘（可設定殘疾人慢速通行模式）

產品配置

1. 驅動系統：采用德國LENZ交流變頻馬達，無級調速，無碳刷免維護,節能、壽命可達 15年。
2. 控制系統：采用PLC控制器，對轉門各部位信號反饋加以管理并產生動作，同時控制轉門轉速、照明，斷電情況下，門翼手動可推。
3. 安全感應系統：具備入口防碰、防夾、門扉防撞保護，緊急停止、殘疾慢速運轉保護。
4. 結構及框架：采用全套鋁型材門體框架結構，結構輕便，靈活，噪音小，牢固耐用。
5. 玻璃：高強度安全鋼化玻璃，曲壁玻璃選用8mm彎鋼化玻璃，門扇選用6-8mm安全鋼化玻璃；
6. 外觀設計：豪華、氣派、多種選擇、可量身定制。
7. 不銹鋼外飾：顏色（本色、鈦金、鋯金、玫瑰金、古銅、、青銅、鈦黑等），璣理（拉絲、鏡面、噴砂、蝕刻）。
8. 銅板包飾：黃銅、紫銅、青銅。 氟碳噴涂：參照標準色卡定制
